垃圾車（折臂自動勾舉掛桶式自裝卸式）

簡  介

湖北俊龍專用汽車有限公司是主要生產銷售垃圾車、吸污車、吸糞車、灑水車、高壓清洗車、泔水車、聯合疏通車等環衛系列專用車的專業廠家。產品種類齊全，質量可靠，售后無憂，服務到位。力爭讓客戶買到最合適使用的車，讓客戶買的放心用著舒心。垃圾車系列產品有自卸式垃圾車，密封式垃圾車，液壓蓋密封式垃圾車，勾臂垃圾車（車廂可卸式垃圾車），擺臂垃圾車（地面式，地坑式），壓縮式垃圾車，對接式垃圾車，掛桶式自裝卸垃圾車等多種。根據客戶需要，下面對我司東風輕型折臂自動勾舉掛桶式自裝卸垃圾車做簡要介紹。

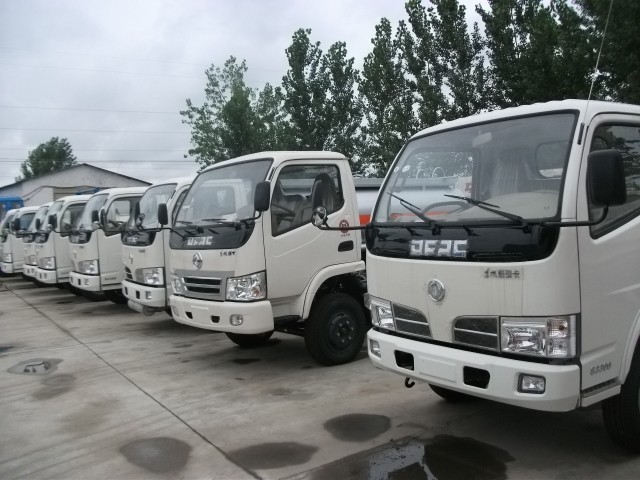

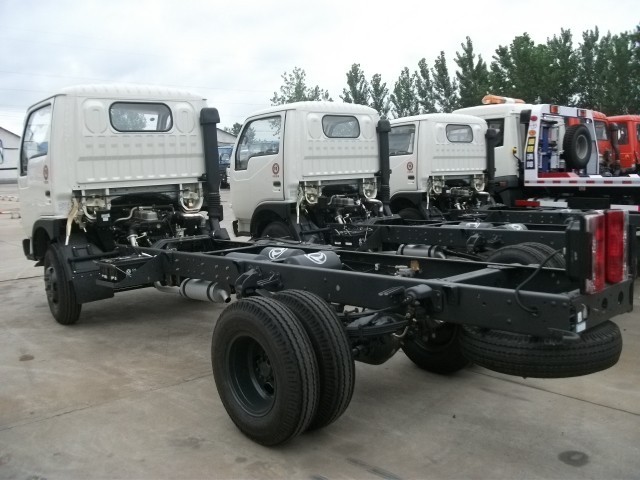

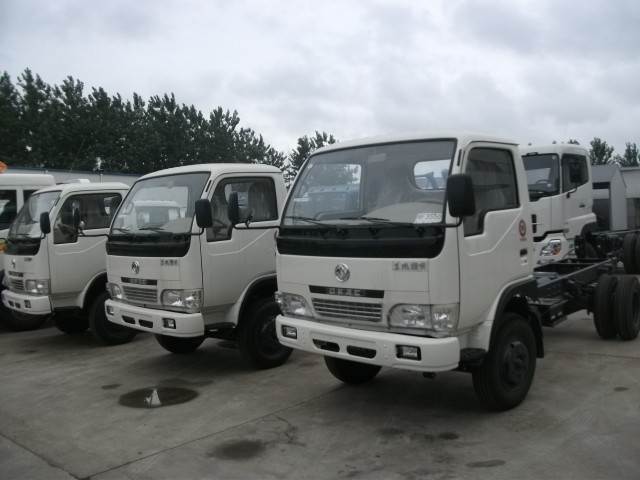

東風輕型折臂自動勾舉掛桶式自裝卸垃圾車采用東風公司福瑞卡系列（小霸王、勁卡）垃圾車專用底盤。此底盤配裝東風朝陽95馬力發動機，軸距3300mm,是最常用的一款小型垃圾車底盤。外形美觀，尺寸適中，非常適合小區和城市道路行駛。下面是此款底盤圖片：

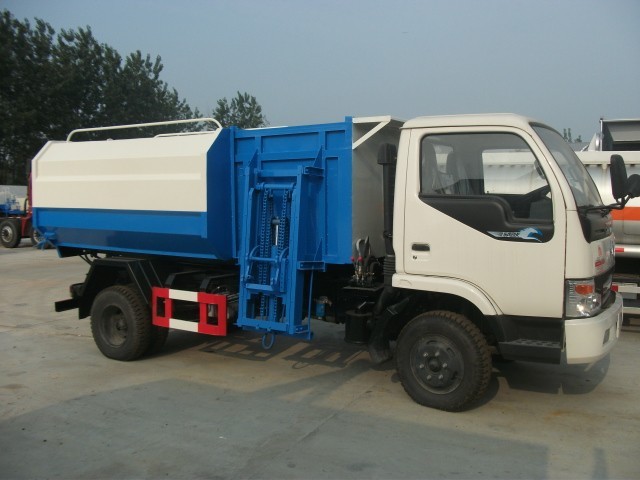

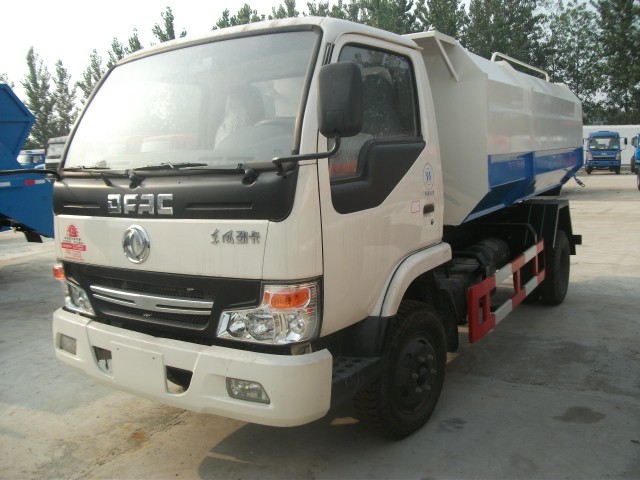

做掛桶式自裝卸垃圾車時垃圾斗容積為5立方米。垃圾箱頂部封閉，頂部前端開口裝上掛桶提升機構。這次根據客戶要求，采用液壓式自動提升翻轉機構，所有操作集成在駕駛室一次完成，不用下車操作。進一步簡化了操作流程。以下是此款車做成常規掛桶式自裝卸垃圾車時的照片：

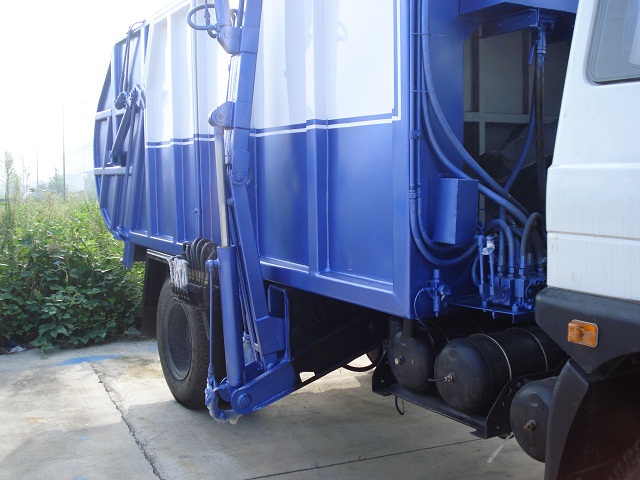

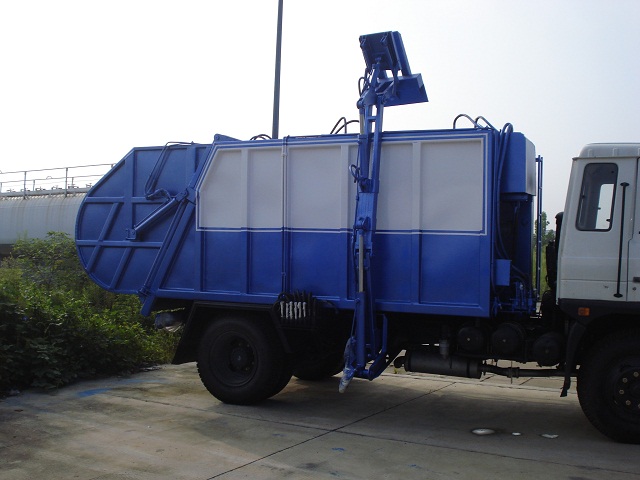

2010年10月國外客戶定制的掛桶式壓縮垃圾車（見下圖）

的折臂自裝掛桶技術，將傳統鏈條舉升系統更改為液壓油缸控制的自動舉升系統。傳統鏈條舉升系統需要人工下車將垃圾桶拉到車旁?huà)焐蠏煦^操作舉升。采用液壓油缸控制的自動舉升系統時只需將車停靠在桶旁，因?yàn)楣床?/SPAN>寬度比垃圾桶上的橫桿要窄，所以可以很容易的叉舉到垃圾桶。同時可以給司機每次停車留下20cm左右的許可誤差不妨礙叉舉操作。操作系統我們用電磁閥控制液壓臂，然后將控制系統集成在駕駛室內。司機只需準確停車，按下操作鈕控制油缸指揮操作臂伸出并舉升，到頂部后垃圾桶會自動翻轉倒出垃圾。放下過程中由于重力作用和慣性原理垃圾桶蓋會自動蓋上。所有操作均由司機一人即可完成，而且不用下車操作。大大簡化了操作程序，降低了二次污染，節約了人力成本。

車頂垃圾箱為有蓋式密封垃圾箱。在掛桶位置設計液壓控制車蓋，同樣由液壓油缸自動控制開啟和關閉。（實際使用中可能根據需要設計成一扇或兩扇蓋門式）。在裝運完畢時司機在駕駛室內即可控制蓋上垃圾箱蓋口，防止垃圾或者氣味飄散形成二次污染。

垃圾箱為自卸式設計。箱底同樣由自卸油缸控制。裝運完畢后將垃圾拉到垃圾場，倒車到指定位置后，在駕駛室啟動垃圾箱自卸裝置，箱底油缸開始舉升，垃圾箱整體被撐起，后蓋自動打開，垃圾可實現微殘留的完整自卸。

至此，整個垃圾收集和運輸，卸載工作完成。將車輛開回清洗入庫即可完成整次垃圾收運工作。整個工作過程只需駕駛員一人操作，而且所有操作均可在駕駛室內完成。全程不需要下車操作。為實現精確控制和操作方便，可以選裝加裝舉升臂和車頂液壓蓋以及車尾倒車攝像頭（共三個），駕駛室內用7-9"液晶顯示器一分三視頻集成器集成和切換視頻信號，在勾舉垃圾桶時切換到舉升臂的信號源，可以實現準確定位垃圾桶以便確認停車位置；在裝載完畢時切換到車頂監視車頂密封蓋情況，避免車蓋開啟或封閉失敗；在倒車卸載時切換到車尾倒車映像信號源防止出現倒車事故。

綜上，此款車型為折臂自動勾舉掛桶式自裝卸垃圾車。整體為自裝卸式垃圾車。配合相應的掛桶實現垃圾桶自動勾取，自動舉升，自動翻轉傾倒，自動歸位并封蓋，垃圾箱頂蓋自動開啟及關閉，垃圾箱內垃圾自卸等全套社區內垃圾桶內垃圾的全自動收取，運輸，傾倒工作。選裝監視系統后操作更精準效率更高也更安全。實現全程的自動化可視化操作。

以上為此款折臂自動勾舉掛桶式自裝卸垃圾車的原理和操作簡介。有任何問題歡迎隨時聯系！湖北俊龍專用汽車有限公司歡迎您的來電咨詢來訪考察選購定制！
